Pressure
regulating valve (압력제어밸브) |
| Pressure
regulating valve (압력제어밸브)
선정 가이드 |
|
|
|
|
|
|
|
압력제어밸브는 유량조절제어에
있어서 Flow에 걸리는
압력을 일정상태로 조절하거나,
압력을 떨어뜨리기 위한
Valve이다.
|
|
압력제어밸브는 감압변과
배압변이 있다. 감압변은
공급측의 변동하는 압력에
대하여 출구측의 압력을
일정하게 조절하는 것이기
때문에 일반 장치의 초단에
많이 이용되어 진다.
배압변(Back pressure
valve)은 일차측(공급측)의
압력을 일정하게 하도록
하는 일종의 정유량밸브이다.
|
|
#6600은 분석기기등 비교적
소유량을 제어하는 경우에
사용되고, 대유량에는
#6700, #10이 사용된다.
#6610은 저압력 설정용의
다이아프램식, #5330은
Bellows type의 regulator로써
정밀도가 우수하다. #6800,
#6801, #10BP는 배압변(Back
pressure valve)이다.
BHN은 2단식 Regulator이고,
#7700은 Regulator에
유량계를 부착한 타입이다.
|
|
|
|
|
|
|
|
|
품
명
|
Model
|
1차측
압력
|
2차측
압력
|
최대
유량
|
용도
및 재질
|
카다로그 |
|
Pressure regulating
valve
|
6600
|
Max
784kPa
|
A
9.8~294kPa
B 29.4~588kPa
|
10L~20L/min
|
-
분석기, 가스혼합장치.
- Al, SUS
재질
|
pdf
|
|
대유량용
Pressure
regulating valve
|
6700
|
Max
970.2kPa
|
A
9.8~294kPa
B 49~588kPa
|
50L~100L/min
|
-
분석기, 가스혼합장치.
- Al, SUS
재질
|
pdf
|
|
저압용
Pressure
regulating valve
|
6610
|
Max
0.4MPa
|
0.01~0.15MPa
|
5L/min
|
-
분석기, 가스혼합장치.
- SUS 재질
|
pdf
|
|
Bellows
Pressure
regulating valve
|
5330
|
Max
784kPa
|
A
9.8~294kPa
B 9.8~588kPa
|
15L~20L/min
|
-
분석기, 가스혼합장치.
- Brass,
SUS 재질
|
pdf
|
|
대유량용
Pressure
regulator
|
10
|
Max
3430kPa
|
2744kPa
|
1133NL/min
|
-
대유량 감압변
- Al 재질
|
pdf
|
|
고압용
Pressure
regulator
|
44-2200
|
Max
24.1MPa
|
0.01~3.45MPa
|
50L~100L/min
|
-
고압 감압변
- SUS 재질
|
pdf
|
|
44-1100
|
Max
68.9MPa
|
0.03~41.4MPa
|
100L~1500L/min
|
|
Vacuum Regulator
|
16
|
Max
1029kPa
|
-737mmHg
~1029kPa
|
70NL/min
|
-
진공제어
- Al 재질
|
pdf
|
|
Back
Pressure valve
|
6800
|
~294kPa
~588kPa
|
|
1L~10L/min
|
-
Back Pressure 제어
- Al, SUS
재질
|
pdf
|
|
대유량용
Back
Pressure valve
|
6801
|
Max
784kPa
|
A
294kPa
B 588kPa
|
300L/min
|
-
Back Pressure 제어
- SUS 재질
|
pdf
|
|
대유량용
Back
pressure regulator
|
10BPU
|
Max
3430kPa
|
2744kPa
|
1133NL/min
|
-
Back Pressure 제어
- Al 재질
|
pdf
|
|
고압용 Back pressure
regulator
|
44-2300
|
0~1.72MPa
|
|
0~100L/min
|
-
고압용 Back pressure
제어
-
SUS 재질
|
pdf
|
|
26-1700
|
0.03~68.9MPa
|
|
0~500L/min
|
|
정밀유량계부착
봄배
Regulator
|
7700
|
Max
19.6MPa
|
19.6~196kPa
9.8~58.8kPa
|
20L/min
|
-
Line용
- Brass, SUS 재질
|
pdf
|
|
2단식
Regulator
|
BHN
|
Max
24.5MPa
|
98~294kPa
|
25L/min
|
-
봄배용, 크롬도금
|
pdf
|
히터부착
Regulator
|
EH
|
Max
11.76MPa
|
98~294kPa
|
25L/min
|
-
액화봄배용, 크롬도금
|
pdf
|
|
|
|
|
|
|
Pressure
regulating
valve

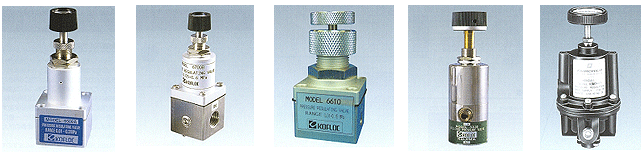

Model 6600
|
대유량용
Pressure
regulating valve
Model
6700
|
저압용
Pressure
regulating valve
Model
6610
|
Bellows
Pressure
regulating valve
Model
5330
|
대유량용
Pressure regulator
Model 10
|
|
|
|
|
|
|
고압용
Pressure regulator
Model 44-1100
|
Vacuum
regulator
Model 16
|

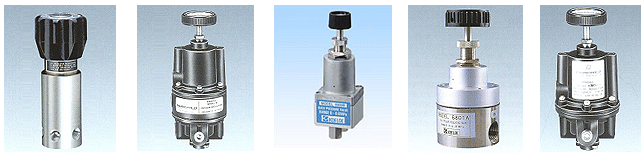

Back
Pressure valve
Model 6800
|
대유량용
Back
Pressure valve
Model 6801
|
대유량용 Back Pressure regulator
Model 10
|
|
|
|
|
|
고압용 Back
pressure regulator
Model 44-2300 |

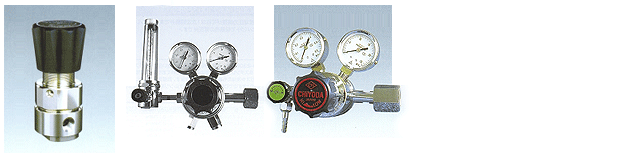

정밀유량계 부착
Regulator
MODEL 7700 |
2-Stage 가스 Regulator
Model BHN |
|
|
|
|
|
