Flow Meter
|
|
 |
Flow
meter
선정 가이드
|
|
|
|
|
|
|
|
가스의 종류, 압력, 유량,
액체용등 다양하게 선택.
|
|
정밀도와 재현성이 우수.
|
|
센서를 부착하여 유량의
감시및 제어가 가능.
|
|
|
|
|
|
|
|
|
구
분
|
Model
|
유량
범위
|
정밀도(F.S)
|
카다로그 화일
|
특징
|
|
기기조립용
범용제품
|
RK1250
|
5ml/min~30L/min
|
±2%
|
pdf
 |
-
가스용 : Air, N2, O2, H2, He, Ar,
CO2, 기타가스등
-
몸체 재질 : Brass, SUS 선택
|
|
RK1200
|
5ml/min~100L/min
|
±2%
|
pdf
|
|
RK1650 |
500ml/min~20L/min |
±5% |
pdf
|
|
RK1600R
|
500ml/min~20L/min
|
±5%
|
pdf
|
|
RK1450
|
5ml/min~30L/min
|
±2%
|
pdf
|
|
RK1400
|
5ml/min~100L/min
|
±2%
|
pdf
|
|
RK1050
|
100ml/min~20L/min
|
±5%
|
pdf
|
|
RK1000
|
100ml/min~20L/min
|
±5%
|
pdf
|
|
RK1700
|
200ml/min~50L/min
|
±7%
|
pdf
|
|
수지
제품
|
RK1150
|
10ml/min~20L/min
|
±10%
|
pdf
|
가스용,
재질:엔지니어링 플라스틱
|
|
RK200
|
Air : 500ml~50L/min
|
±6%
|
pdf
|
Air용,
재질:아크릴수지
|
|
RK400 |
물 : 50cc~3.7L/min |
±6% |
pdf
|
물용,
재질:아크릴수지 |
RK500
|
Air : 500ml~50L/min
물 : 15L~75L/min
|
±3% |
pdf
|
Air/물용,
재질:아크릴수지
|
|
스탠드형
|
RK1350
|
5ml/min~30L/min
|
±2%
|
pdf
|
가스용,
재질: SUS,
|
|
Lead
switch
경보
부착
/유량
감시용
|
RK1930/1935
|
물 : 0.1L~2L/min
|
±5%
|
pdf
|
-
Air, 물용
-
재질 : Brass, SUS 선택
-
경보 Switch를 부착하여 상.하한
을 설정하여 유량 감시용으로 최적
|
|
RK1970/1975 |
Air : 10L~150L/min
물 : 0.5L~10L/min |
±5% |
pdf
|
|
RK2000/2005
|
Air: 100L~1000L/min
물 : 3L~30L/min
|
±5%
|
pdf
|
|
RK1812/1814
|
Air : 2L~50L/min
|
±2%
|
pdf
|
|
RK1860/1865
|
Gas : 1L~20L/min
|
±5%
|
pdf
|
|
특수
밸브제품
|
RK1500
|
5ml/min~30L/min
|
±2%
|
pdf
|
고진공용,
고정밀도
|
|
RK2503F
|
5ml/min~20L/min
|
±2%
|
pdf
|
부하압
변동이 있는 경우
|
|
RK2504F
|
5ml/min~10L/min
|
±2%
|
pdf
|
공급측
압력변동이 있는경우
|
|
Multi
가스용,
가스혼합용
스탠드제품
|
RK120X
|
5ml/min~20L/min
|
±2%
|
pdf
|
2~4종류의
가스를 각각조절 또는 혼합할 수 있다.RK140X
: 유량계측만가능.
|
|
RK120X(M)
|
5ml/min~20L/min
|
±2%
|
pdf
|
|
RK140X
|
5ml/min~20L/min
|
±2%
|
pdf
|
|
분해
조립용
|
RK1100
|
10ml/min~20L/min
|
±2%
|
pdf
|
가스용,
분해 조립이 가능
|
|
RK1100V
|
0.5L/min~20L/min
|
±2%
|
pdf
|
|

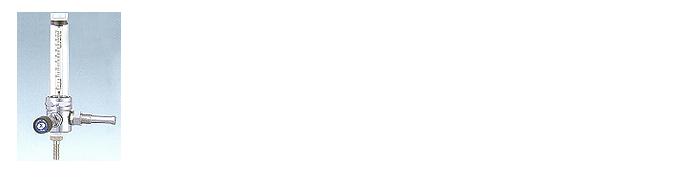

가스
봄배용
|
RK4450
|
1L/min~50L/min
|
±2%
|
pdf
|
가스용,
가스레귤레이터에 연결하거나 가스봄배에
연결.
|
|
RK4400
|
10ml/min~20L/min
|
±2%
|
pdf
|
|
|
>

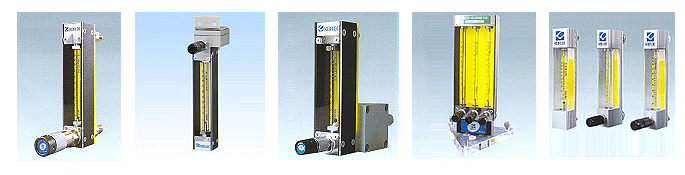

기기조립용 Flow meter, 범용제품 |
|
RK1250
|
|
RK1200
|
|
RK1650 |
|
RK1600R |
|
RK1450
|
|
|
RK1400 |
|
RK1050 |
|
RK1000 |
|
RK1700 |
|
|
|
|
>

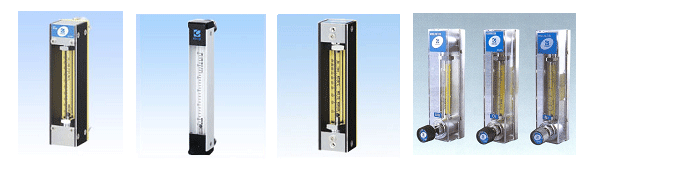

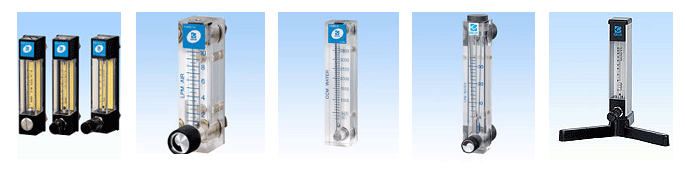

수지 제품, 스탠드형 제품
|
|
RK1150 |
|
RK200 |
|
RK400 |
|
RK500 |
|
스탠드형 RK1350V |
|
|
>

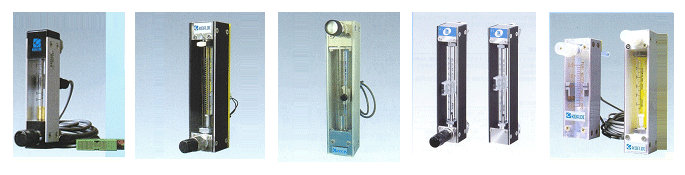

Lead 경보 Switch 부착 Flow meter
|
|
RK1935 |
|
RK1975 |
|
RK2005 |
|
RK1812/1814 |
|
RK1860/1865 |
|
|
>

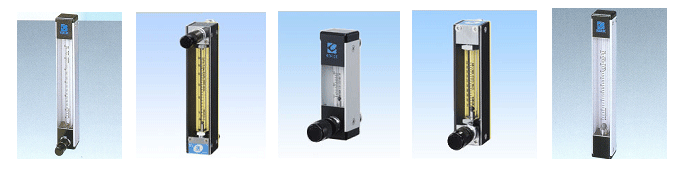

특수밸브제품 - Multi 가스용, 조립용, 가스 레귤레이터용
|
RK1500 |
|
RK2503F |
|
RK2004FR |
|
RK1100/1100V/1100PV |
|
RK4400 |
|
|
|
|
|
|
|
|
Gas Flow Meter (유량계)
|
|
|
|
|
|
- 경량으로 소형의 Needle Valve를 가진 유량계입니다.
- 정밀도와 재현성이 우수합니다.
|
|
Model
[RK1600R]
|
|
|
|
유체명(Gas)
|
Air, N2, O2, H2, He, Ar, CO2
등 (선택사양)
|
|
유량(FS)L / min
|
0.5, 1, 2, 3, 4, 5, 10, 15, 20 ℓ/min (선택사양)
|
|
정밀도
|
FS ± 5%
|
|
내압
|
5 ℓ/min 이하
: 0.8Mpa
10
ℓ/min 이상 : 0.5Mpa
|
|
유효눈금
|
10:1
|
|
재질
|
SUS 316(본체), Pyrex (관)
|
|
Packing
|
Viton
|
|
사용온도
|
120℃ 까지 (유체온도)
|
|
전체크기
|
150mm (80,100,120mm 선택)
|
|
|
|
|
저 leak 유량제어용 Flow Meter
|
|
|
|
|
|
-
고진공,
고압, 고온, 유독 Gas등에 사용되도록 셜계된 유량계입니다.
-
헬륨 leak Tester로 모든 제품에 대해서 leak Test를
하고 있기 때문에 leak에
대해서 확신을 얻을 수 있습니다.
-
Bellows Needle Valve를 채용하여 축으로부터 leak
이 없습니다.
-
유체 접촉 부의 재질은 SUS 316, Viton 등 내식성이
우수합니다.
-
초정밀한 Tuble등으로 구성되어진 정도가 높은 재현성, 안정성
우수한 유량계.
- 진공장치,
반도체 제조 line등에 사용
|
|
Model
[RK1500]
|
|
|
|
유체명)
|
(Gas
|
Air, N2, O2, H2, He, Ar, CO2
등 (선택) (선택사양)
|
|
(Liguid)
|
Water
|
|
유량 범위
|
0.2~5 mℓ/min to 3~30L L/min(Gas)
0.5~5mℓ/min
to 0.1~1L L/min(Water)
|
|
정밀도
|
FS ± 2%
|
|
내
압
|
Gas
|
Water
|
|
100 ℓ/min 이하 : 1.4Mpa
5 ℓ/min 이하 :
1.0Mpa
10
ℓ/min 이하 : 0.5Mpa
|
5
ℓ/min 이하 : 1.4Mpa
100
ℓ/min 이하 : 1.0Mpa
300
ℓ/min 이하 : 0.5Mpa
|
|
유효눈금
|
10:1 (option 20:1, 2종류 유체 눈금)
|
|
재
질
|
SUS 316(본체), Pyrex (관)
|
|
Packing
|
Viton
|
|
사용온도
|
120℃ 까지 (유체온도)
|
|
전체크기
|
120, 150, 200, 250mm (선택)
|
|
|
|
|
|
|
|
|
|
|
