Flow
Control valve (유량제어 밸브) |
|
Flow
Control valve (유량제어 밸브)
선정 가이드 |
|
|
|
|
|
|
|
Needle에 의한 유량제어를
하기 때문에 정밀한 제어가
가능.
|
|
다음의 9종류의 유량제어밸브는
KOFLOC에서 자신있게
권하는 모델들입니다.
Flow controller(Model
2203)은 2차압(밸브후단)의
압력의 변화에 관계없이 일정유량의
정유량 밸브이고, Flow
controller(2204)은 1차압(밸브전단)의
압력의 변화에 관계없이
출구측을 일정하게 설정.
정밀 Needle valve (Model
2412)는 최소유량용이고,
Model 2412D는 대유량이고
정밀도가 우수하다.
Model
2400, 2400D는 Model
2412, 2412D의 간이 니들밸브로
제작 되었습니다. 저
Leak valve로써 Bellows
seal의 Model 2450은
진공라인에 우수한 구조입니다.Model
2412M은 정밀니들밸브로
다이알게이지를 부착한
것입니다.
액체,
약액용으로써 1,2차측
압력의 변화에 상관없는
MODEL 2600 정유량밸브.
|
|
KOFLOC의 밸브의 최적의
밸브를 선정하기 위해서는
1,2차측압력, 사용최대유량, 유체명칭,
밸브의 종류를 정해 주시면
됩니다.
|
|
|
|
|
|
|
|
|
|
|
품
명
|
Model
|
유량제어0.1Mpa
|
Max.사용압
|
특징,
용도
|
카다로그 화일 |
|
정밀
Needle 밸브CLICK
|
Model
2412
|
5ml/min~50L/min
|
1
MPa
|
미소유량,
고정도
|
pdf
|
|
Bellows
(저 Leak용) Needle valveCLICK
|
Model
2450
|
50ml/min~50L/min
|
1
MPa
|
저
Leak, 고정도
|
pdf
|
|
간이
Needle 밸브CLICK
|
Model
2400
|
5L/min~50L/min
|
0.8
MPa
|
간이
미소유량
|
pdf
|
|
대유량
정밀 Needle
밸브CLICK
|
Model
2412D
|
200L/min~400L/min
|
1
MPa
|
고정도,
대유량
|
pdf
|
|
대유량
간이 Needle 밸브
|
Model
2400D
|
300L/min~400L/min
|
1
MPa
|
간이
대유량
|
pdf
|
|
2차압
변동형
유량조절기CLICK
|
Model
2203
|
10ml/min~20L/min
|
0.8
MPa
|
2차압
변동제어
|
pdf
|
|
1차압
변동형 유량조절기
|
Model
2204
|
6ml/min~10L/min
|
0.8
MPa
|
1차압
변동제어
|
pdf
|
|
액체용 정유량 밸브
|
Model
2600S
|
10ml/min~1L/min
|
0.7
MPa
|
액체
정유량 제어
|
pdf
|
|
액체,
약액용 테프론
정유량 밸브
|
Model
2600T
|
500ml/min~5L/min
|
0.7
MPa
|
액체
정유량 제어
|
pdf
|
|
설정눈금을
가진 정밀
Needle 밸브CLICK
|
Model
2412M
|
5ml/min~50L/min
|
1
MPa
|
다이얼설정
|
pdf
|
|
Shut
off valve
|
Model
5220
|
|
0.8
MPa
|
90도
회전 조절
|
pdf
|
|
Toggle
valve
|
Model
5500
|
|
0.8
MPa
|
90도
Toggle
|
pdf
|
|
Ball
Valve
|
41~45
Series
|
|
17
MPa
|
SUS 316
|
|
|
Small Solenoid Valve
|
2900
|
|
1 MPa
|
DC 24V
|
pdf
|
|
Teflon
Stop valve
|
주문제작가능
|
|
1
MPa
|
내산성
|
|
|
Teflon
Check valve
|
주문제작가능
|
|
0.5
MPa
|
내산성
|
|
Teflon fitting류 |
주문제작가능 |
|
|
내산성 |
|
|
|
|
|
|
|

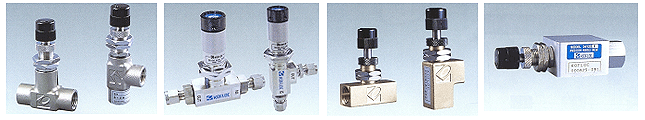

정밀
Needle valve
|
Bellows
Needle valve
|
간이형
Needle valve
|
대유량용
Needle valve
|
|
2412L
/ 2412T
|
2450T
/ 2450L
|
2400T
/ 2400L
|
2412D
/ 2410D
|
|
|
|

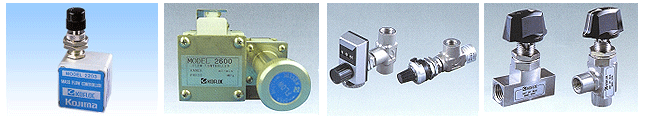

Flow controller |
액체용 정유량 밸브 |
Multi-dial Needle valve |
Shut off valve |
2203 / 2204 |
2600S / 2600T |
24120MAT / 2412MBL |
5220T / 5220L |
|
|
|

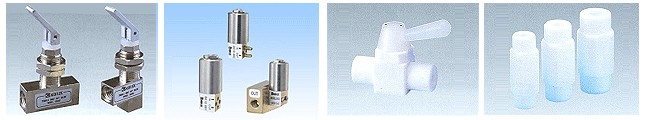

Toggle shut off valve |
Solenoid vallve |
Teflon Stop valve |
Teflon Check valve |
5500T / 5500L |
2900 |
|
|
|
|
|
|

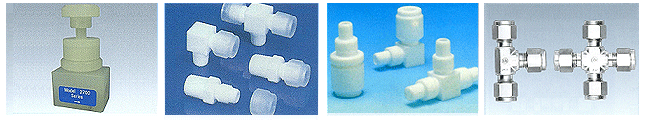

테프론 유량 조절 밸브
|
Teflon fitting
|
Teflon fitting
|
SUS Fitting
|
|
|
|
